　　分辨率测试卡这张测试图卡特别适合用于示波器测量。还可以进一步进行频率分析器的测量，本文不做详细描述。示波器被触发以一个确定行。图案中这条线的位置取决于本振频率。这个比较容易，如果想选中行可以按显示器，通常为相机控制单元。这张测试图最大的优势是许多周期具有相同的频率，可以提高测量精度。分辨率模块测试结果使用数字存储示波器可以减低噪声，但也会引起突发傅立叶变化。

　　HDTV分辨率测试图卡TE124用于检查高清摄像机分辨率特性，测试图卡水平垂直比例为16:9，图形中间由9模块组成，每个模块由包含42个分辨率块。四个拐角区域每个有20个分辨率块。

　　频率用CPH(每高度周期)表示。为更好的调查频率表示只有4个外模块和5个内模块。x只表示7(5)模式的两行。X=100、200和400表示图像上半部分辨率图案，x=300、500和600表示图像下半部分辨率图案。

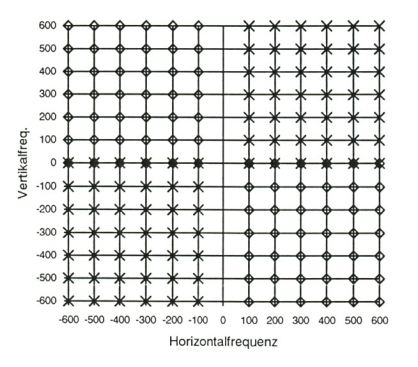

　　分辨率图案按照x和y的本振频率满100CPH的方式分布。因此，当y≠0时的任何图案的分辨率线的角度都是不同的。分辨率测试卡每个图案的角度如图1所示。下部和中心模块角被旋转90°与其他模块进行比较。

gm, mn n

　　一个由优选于相对不均匀的谐波的六块分辨率模块组成分组。这是傅立叶变化或频率分析器评估的一个优点。

　　分辨率测试卡相机的调制传递函数可以通过TE124测试图13x6个测试点(如图2)确定，但是最高频率点将不被分辨。因为衡量电视线结构中这种模式测量的难度，水平分辨模式测量故意变忽略掉。调制传递函数是对称点(因此在图2中显示了每一个测试点两次),但对于阀相机MTF是不对称的轴,因此线模式是两个对角线方向的。在SAM区域内定义MTF的两个部分，测试图可以旋转180°。因此在分辨率模块上的对角线方向发生变化。可以减少角落分辨率模块的测量数量。
