振幅频率响应测试图卡简介

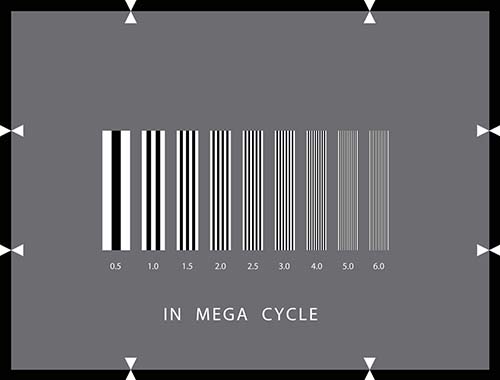

　　分辨率测试卡振幅频率响应测试图卡TE135用于测量亮度通道的振幅频率响应，即输出信号相对于作为频率的函数的参考电平的振幅。图表的多波群频率：0.5，1，1.5，2，2.5，3，4，5，6MHz。振幅频率响应测试图卡和设备布置如图所示。

　　测量设备：视频示波器或优选带有存储器的视频示波器。

　　拍摄条件如下：

　　透明度版本的光密度值在白色峰值时应为636cd /m²+/- 5%(2000lx)。光源的相关色温应为3200K +/- 100K。测试图应由摄像机拍摄，使得由箭头限制的框架与在屏幕上显示的图像的边缘完全重合模式。聚焦控制应处于自动或手动模式，并应处于最佳焦点。光圈控制应处于自动或手动模式。

　　增益控制应设置为“0 dB”。

　　滤光片(如果有)应设置为“打开”位置。

　　输出信号应由示波器测量。参考电平Vref应为对应于突发0.5MHz的电平。输出信号的每个频率脉冲串的峰 - 峰幅度Vn应与参考电平Vref相关以获得幅度频率响应A.

　　A = 20lg(Vn(p-p))/ Vref
