通用扫描仪测试图简介

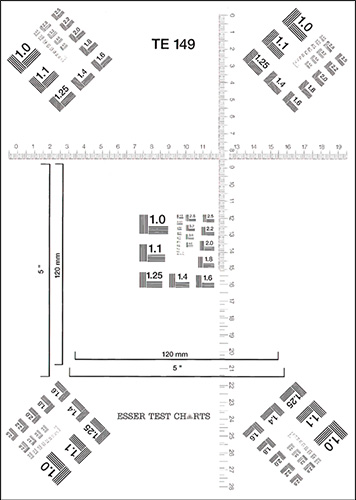

分辨率测试卡TE149设计用于评估扫描设备的图像质量。 它由五个测试数组和ISO测试图案No. 2组成。 水平和垂直mm测量刻度19-28厘米长，每两个水平和垂直长度标记为120毫米和5“。

通用扫描仪测试图组成

• 5个具有ISO测试图案no. 2的测试序列
• 水平，垂直mm测量刻度19， 28厘米长
• 每两个水平和垂直长度标记为120 mm和5“

透射式：透明图像区域0.04;黑色图像面积> 3.0

反射式：图片白色0.07，黑色1.6

*在测试图TE149上，ISO测试图案显示以下偏差（在允许的公差范围内）：条的长度为11.75 S.标记组“1.25”超过最大宽度10.5 S.

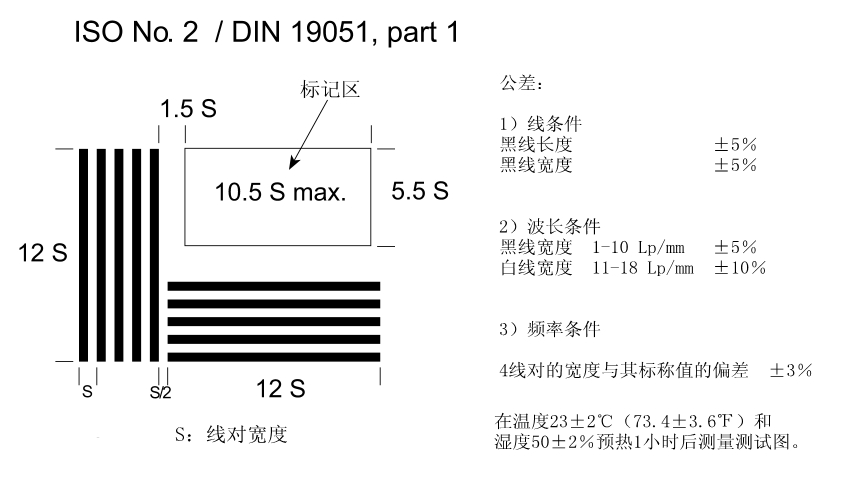

ISO测试图案No. 2由26组2×5线对组成，它们彼此成直角布置。线对具有1.0至18lp / mm的标称值。分辨率测试卡标称值从一组到另一组增加了系数1.225，即1p / mm值在每6组之后加倍。

测试图满足ISO / DIN 19051中给出的三个条件（见上面的框）*。

分辨率测试卡图案被设计用于评估扫描装置的图像质量。

注意：根据透射伽马，具有宽度S的线对可以等于具有波长λ= S的局部频率。局部频率的测量极限允许确定微图像的分辨率功率的特征值（以lp / mm为单位）。

长度标记为120 mm。 5“用于检查为图像选择的缩小比例。水平和垂直mm刻度用于检查扫描过程的均匀性。
