图像质量评估测试卡简介

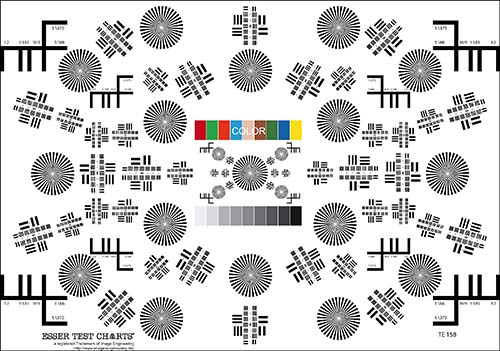

分辨率测试卡图像质量评估测试卡TE158专为评估胶片相机的图像质量而设计，可用于不同格式的相机。它由扇形星，几个测试元素，线性灰度和九个测试色块组成。

测试图是为评估胶片相机的图像质量而设计的。它可以用于不同格式的相机。它具有以下宽高比的格式标记：

1：1.375 35mm

1：1.66 S16mm

16：9 PAL Plus / HDTV

1：1.85

1：2

有3种不同的还原标记：

35毫米胶片的有7.5x，25x和45x

S16的有 80.5x，44.5x和13.4x

安装在稳定的10mm塑料板上的图像由如下所述的不同测试元件组成：

1、16扇星，具有36个扇区，直径为80mm，以及4个扇形星，直径为25mm。扇形段用于聚焦照相机和对测试的透镜的简单视觉评价。

2、分辨率测试卡测试元件（TE142）通常用于测试分辨力。线组，每个以直角排列的两个从C到K标记，并且由因子√2分级。这意味着每两个步骤的行数除以二。

3、9个测色块用来以评价胶片材料的颜色再现性。颜色部分对应于Macbeth ColorChecker的颜色。

4、九阶线性灰度（D = 0.2-1.8）。
有三种不同尺寸的测试元件，不仅根据三种不同的分辨率尺度，而且提供可能的分辨率测量的更高范围。分辨率测试卡根据缩小比例和字段标记的分辨率在下表中给出。
