重合测试卡简介

今天我们来讲讲重合测试卡，重合测试卡它是由14条水平和19条垂直的黑线和白线组成，测试卡TE174只要适用于来确定存在的R/G/R信号之间的水平和垂直的偏移，而这种测试卡一般都是运用在照相机中，可能会出现偏移的现象，主要的原有可能是横向光学像素比较低，一般定位精准的标准镜头是不会出现偏移的现象。

 下面小编就带大家来如果使用那些设备与信号输出

　　测量设备

　　B / W监视器

　　视频延迟，线路可在10 ns步进切换，总延迟大于200 ns

　　差分视频放大器

　　测量条件

　　相机设置必须如下：

　　测量是对RGB输出信号进行的

　　伽玛校正：不重要

　　轮廓校正：关闭

　　颜色校正：关闭

　　RGB信号电平设置在50%和100%

　　光圈：完全打开(如果其中一个RGB图像不够清晰，则将光圈(F停止)设置为另一个值，然后重新对焦镜头。

　　测量程序

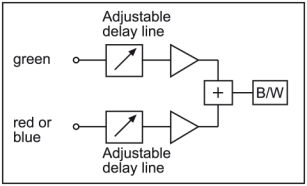

　　测量设备连接如下：

　　建议在变焦镜头设置为“广角”和“远摄”时进行测量。在某些镜头中，最大误差实际上出现在“telezoom”中。

　　使用广角设置，测试图案尺寸例如为：800x600，带“远程”设置：400×300(A460：460×345mm)。

　　将相机正确地聚焦在测试图上，并对于给定的变焦设置，在B / W监视器上观察图像。通过激活延迟线，R-G(或B-G)图像的两条垂直线叠加在图片的给定区域中。然后直接在定义如下的图像上读出会聚误差：

　　1)圆等于图片高度的80%(区域1)

　　2)在区域1外部并且在直径等于图片宽度的100%的圆(区域2)内

　　3)对剩余的图片(区域3)

　　结果的介绍

　　对于三个区域，记录所测量的最大误差。结果以%表示，图像高度以及ns。必须指示镜头类型和变焦设置。

	R-G	B-G		R-G	B-G		R-G	B-G
Zone 1	x  ns	x ns	Zone 2	x  ns	x ns	Zone 3	x  ns	x ns
	xx %	xx %		xx %	xx %		xx %	xx %

如果大家要是有什么不懂可以联系我们，反正所有的产品都是有一些说明，大家如果要是不懂得可以咨询我们，我们会提供详细的讲解，希望能帮助你解决所有的烦恼，祝你有一天的好心情。
