电子相机分辨率测试卡(调制深度IEC 61142)
品牌:ESSER爱莎/Sine Image
型号:TE176
尺寸:可定制
材料:高清相纸/菲林
比例:4:3/16:9
类型:反射式/透射式可选

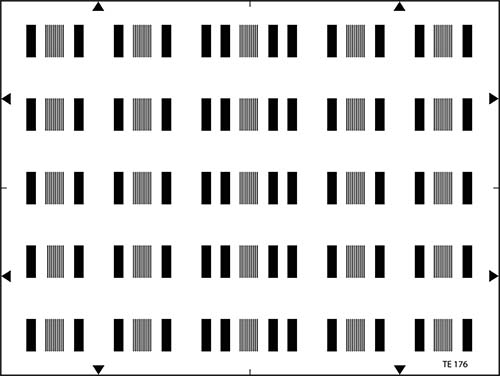

分辨率测试卡简介
分辨率测试卡有很多中,但是每张卡都是不一样的功效,就比如我们下面将的这张测试卡,这张测试卡是专门是为电子相机而设计的,这款测试卡分别有两款他们可交替黑色和白色条,而这种测试卡会出现过度的加剧,并且分辨率测试卡的密度值是根据密度的空间变化是1的循坏比的函数。视频频率为0.5和5MHz的两组条纹分布在画面区域上。
视频和空间频率的等效是:
CCD format |
video frequency |
cycles / mm |
TVL / picture hight |
2/3 inch |
0.5 Mhz |
5.9 |
39 |
5.0 MHz |
59 |
390 |
|
1/2 inch |
|
8.1 |
39 |
|
81.2 |
390 |
测量设备:视频示波器或优选带有存储器的视频示波器
测量条件:相机设置必须如下
阴影校正:ON
光圈校正:OFF
伽玛校正:关闭
轮廓校正:关闭
颜色校正:关闭
光圈:对于2/3“CCD为F / 5.6,对于1/2”CCD为F / 4
测试图被均匀地照明,使得对于0.5MHz的低频突发,正确定位和聚焦照相机的输出处的视频信号的幅度对于黑条为0%(0V),对于白条为100%(700mV / 75Ω)。
根据CTF计算MTF的关系为:
MTF(N)=π/ 4 [CTF(N)+ 1 / 3CTF(3N)-1 / 5CTF(5N)+ 1 / 7CTF(7N)-1 / 9CTF(9N)+ 1 / 11CTF ..]
其中N是所分析的测试图的空间频率; N在TVL / H中
在针对给定空间频率影响相机响应的节拍的情况下,并且仅在某些条件下,测量的信号重组调幅载波信号,如下图所示:
调制的百分比由以下关系式定义:
%mod = M / X
信号
该频率的干扰波纹由下式给出:
p%= m / M
测量的结果可以以表示所测量的图像的各个区域的表格的形式呈现。
但我们必须注意的就是在测量的过程中,我们必须在确保信号的削波,这样不仅可以对各种相机输出的信号进行衡量,也可以优选的对亮度信号进行测量,在测量图像的情况下,我们可以看出边缘和角落处进行滤镜的横向色差。如果在测量给出的数据值在5MHz之下,相机响应的对比度会把所得的对比度传输在函数CTF
