Esser测试卡

色彩还原灰阶综合测试卡

品牌：ESSER爱莎/Sine Image
型号：TE256
尺寸：可定制
材料：高清相纸
比例：16:9
类型：反射式

色彩还原灰阶测试卡概述

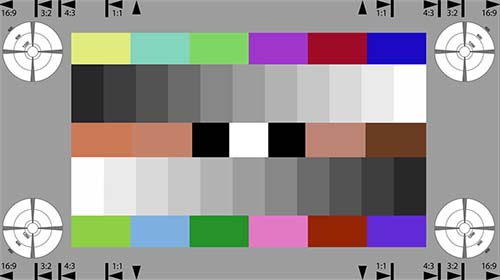

色彩还原灰阶测试卡TE256由12种颜色和双向11阶灰阶卡组成，用于测试色彩还原和灰阶相应及其噪点测试，两个11阶灰阶条按相反的方向排列在灰色背景（D≈0.62，透射值= 24％）中，并且灰阶条上下有三原色以及青色、紫色和黄色组成的色块。

灰阶密度：伽马= 0.45，透射值（亮度）：伽马= 2.2，正好是伽马=0.45的倒数值。伽马系数0.45适用于透射值> 1.8％（最大亮度100％）。在0和1.8％之间，伽马函数显示线性步进（系数为4.5）。在图中最黑的灰阶伽玛函数对应于Rec.709。最佳伽玛校正相机的输出产生两个11阶相反的线性步进信号。灰度的动态范围为63：1。

灰度的参考密度值

field	1	2	3	4	5	6	7	8	9	10	11	BG
density	0.05	0.14	0.23	0.33	0.45	0.58	0.73	0.91	1.14	1.43	1.85	0.62

上面的六个色块代表图像的三原色红色（R），绿色（G）和蓝色（B）以及三种次要颜色青色（C），品红色（M）和黄色HDTV标准ITU-R BT.709。由于不可能在反射图上描绘100％饱和颜色，因此饱和度降低到打印机的最大颜色空间。

下面的六个色块（黄/绿色，蓝色，绿色，粉色，红色，品红）代表三原色之间的颜色。

灰色色调补丁区域增加了肤色色调补丁。

		L	a	b	X	Y	Z	R'709	G'709	B'709	Y'709	C'B709	C'R709
上面一行	Y	84.54	-15.01	48.18	0.59	0.65	0.25	0.88	0.81	0.38	191	78	140
	C	56.09	31.23	38.03	0.32	0.24	0.08	0.79	0.36	0.20	112	99	178
	G	69.76	-32.54	43.76	0.31	0.40	0.14	0.54	0.68	0.26	152	85	117
	M	69.18	-24.81	-11.15	0.32	0.40	0.49	0.42	0.67	0.67	151	135	100
	R	57.31	26.01	27.38	0.32	0.25	0.12	0.77	0.39	0.28	118	106	171
	B	63.64	-9.15	-28.86	0.30	0.32	0.57	0.41	0.58	0.75	138	151	108
肤色色调	Skin 1	70.45	-38.85	24.55	0.30	0.41	0.24	0.44	0.70	0.42	154	103	102
	Skin 2	3.95	0.31	-1.21	0.01	0.01	0.01	0.01	0.00	0.00	17	128	129
	Skin 3	94.02	-0.86	-3.49	0.85	0.85	0.9	0.99	0.90	0.91	218	126	138
	Skin 4	61,95	35.55	0.51	0.41	0.30	0.30	0.85	0.41	0.52	128	129	175
下面一行	yellow	29.43	51.23	33	0.12	0.06	0.01	0.53	0.00	0.02	41	116	188
	blue	57.96	20.8	19.35	0.31	0.26	0.16	0.73	0.42	0.34	121	111	164
	green	29.62	42.15	42.67	0.11	0.06	0.01	0.50	0.03	0.00	44	113	180
	pink	19.71	41.41	-66.68	0.06	0.03	0.26	0.08	0.03	0.52	32	182	129
	red	31.15	18.03	26.22	0.09	0.07	0.02	0.39	0.17	0.06	61	110	154
	magenta	33.11	45.2	-51.37	0.14	0.14	0.31	0.39	0.11	0.56	60	172	155

水平和垂直分辨率楔位于测试卡的四个角中的圆形中。缩放线显示在外圆形线（400,600和1200线）处。此外，可以观察到串色干扰以及陷波滤波器和梳状滤波器的影响。
