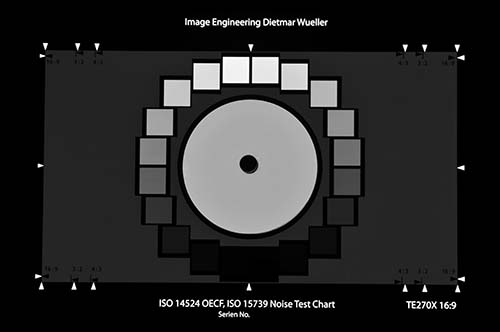

OECF测试卡
品牌:ESSER爱莎/Sine Image
型号:TE270X
尺寸:280 x 157.5mm
材料:菲林
比例:16:9
类型:透射式
OECF测试卡简介
OECF测试卡TE270X图表类似于TE264,但它在测试卡的中心配备了两个偏振滤光片。对于不允许手动调节曝光的相机,通过修改测试卡中心部分的密度(透射率)可以改变自动曝光控制(AEC)。对于通常没有手动曝光调整的移动设备中的低端相机和相机模块需要此功能。
OECF测试卡TE270X D的规格来自ISO 14524。
OECF测试卡的标准版本使用筛选来形成灰度级。这可能导致高分辨率相机的图像中的噪声水平或伪像增加,这些图像可以解决拍摄,但是不能解决轻微散焦(例如移动电话)。 TE270X使用连续色调膜,因此不显示这些结构。

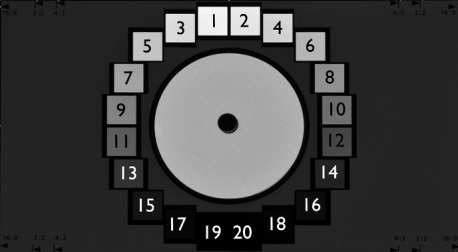

![OECF测试卡灰阶分布](/uploads/allimg/170113/3-1F113143043563.png)
灰阶号 |
参考密度 | 参考密度 |
1.000.000:1 | 10.000:1 | |
1 | 0.03 | 0.03 |
2 | 0.10 | 0.10 |
3 | 0.17 | 0.17 |
4 | 0.25 | 0.24 |
5 | 0.33 | 0.32 |
6 | 0.42 | 0.41 |
7 | 0.52 | 0.50 |
8 | 0.62 | 0.59 |
9 | 0.73 | 0.70 |
10 | 0.85 | 0.81 |
11 | 0.99 | 0.94 |
12 | 1.14 | 1.08 |
13 | 1.31 | 1.23 |
14 | 1.50 | 1.41 |
15 | 1.73 | 1.61 |
16 | 2.01 | 1.85 |
17 | 2.37 | 2.15 |
18 | 2.86 | 2.53 |
19 | 3.65 | 3.08 |
20 | 6.03 | 4.03 |
Background | 2.05 | 1.38 |
我司在菲林领域的主要生产经营范围:PCB/FPC/LCD/TP光绘菲林,手机镜片菲林,导光板菲林,蚀刻菲林,印刷包装菲林输出,测量菲林,图卡菲林
