光斑测试卡ISO 18844
品牌:ESSER爱莎/Sine Image
型号:TE281
尺寸:1245 x 835 x 4 mm
比例:3:2
类型:反射式
光斑测试卡简介
光斑测试卡TE281用于镜头光斑的分析。TE281由A1066尺寸的板(1245 x 835 x 4 mm)组成。 背景是白色的。 用于分析的区域由黑色矩形标记。 在该矩形中布置了17个孔,在图像场上以两个对角线定向。

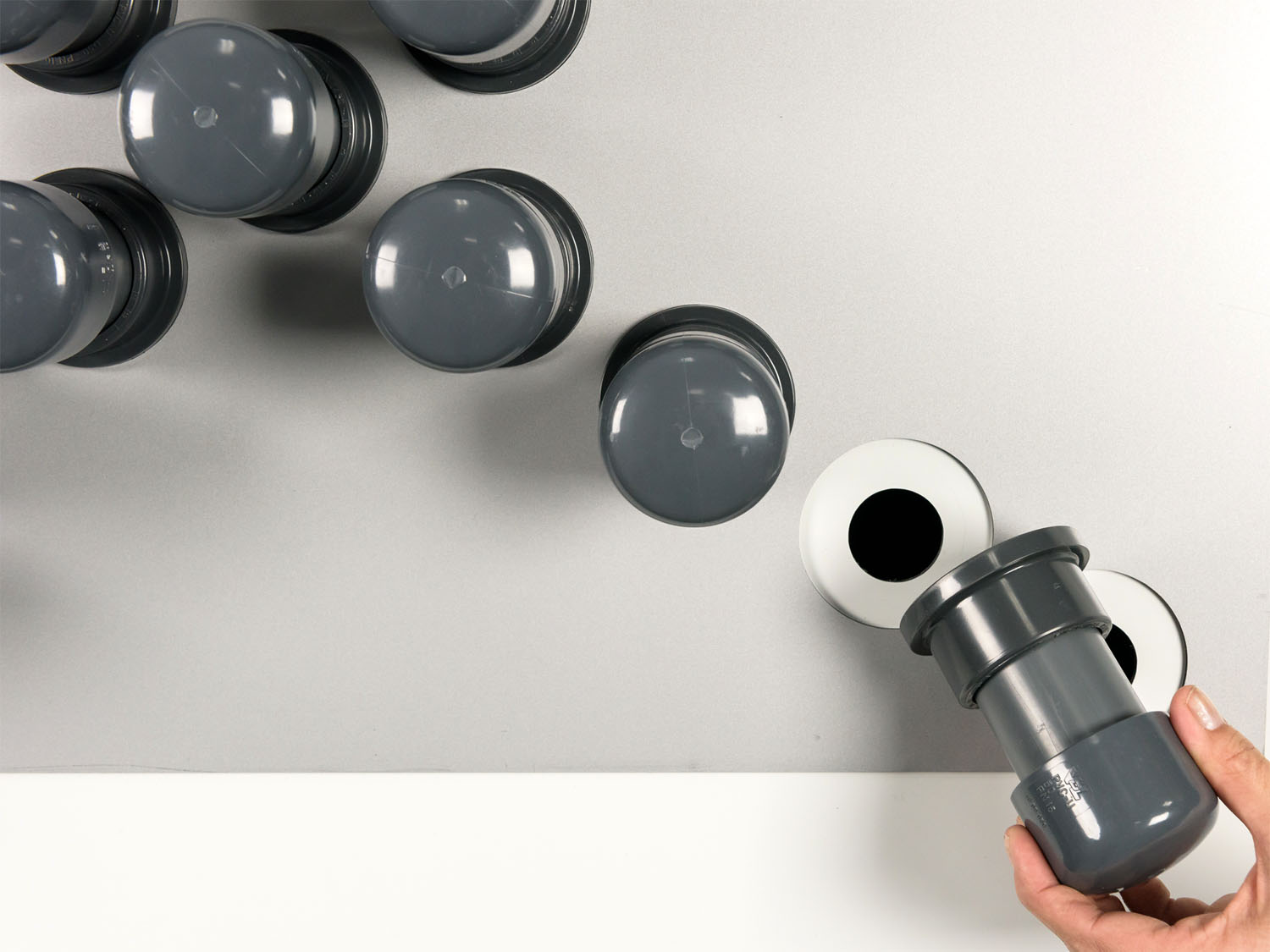

超级黑洞安装在每个孔后面的背面。 测试卡的背面是金属的,超级黑洞是用磁铁设计的。 这样释放超级黑洞来存储图表很容易处理。
带超级黑洞的尺寸:1245 x 835 x 121毫米。
使用iQ-Analyzer Flare模块(从6.1版本起可用)对TE281进行分析。
测量方法在即将到来的ISO 18844标准中描述。 TE281符合本标准。
我司在菲林领域的主要生产经营范围:PCB/FPC/LCD/TP光绘菲林,手机镜片菲林,导光板菲林,蚀刻菲林,印刷包装菲林输出,测量菲林,图卡菲林
