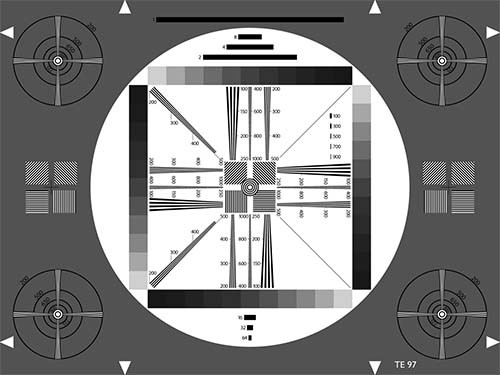

TE097分辨率测试卡简介

TE097对应HDTV高清测试卡TE117的4:3部分。它是为测量并快速视觉评估高分辨率非广播式摄像机的图像传输特性而设计的。

分辨率测试卡上的所有频率值都用cph（每单位像高的圈数）表示。在中央大圆圈的两边，排列了四个带有分辨率楔子的小圆圈。水平及竖直地排列了三条不同频率的分辨率楔子。它们的频率分别是从100到250,200到500,400到1000cph。另外，在45度角交叉的两条分辨率楔子，产生频率为从200到500cph。

这四个灰阶条的灰度从D=0.15到D=1.65以线性等量方式渐变，可用来检查摄像机的半色调再现性能。由于周围的白色区域，检查结果会很可靠。分辨率测试卡灰色背景区（D=0.75;反射率=18%）的中央，有一个白色的圆形，在白色圆圈的四个方向上各有一个11度灰阶条。

在分辨率测试卡的正中心及左右两侧，圆圈里面的小圆圈是设计用来标示水平和竖直方向上的分辨率的，同时也可以用于检测几何失真。此卡测试的分辨率等级是200,300,400,600及800cph。有四个线光栅方格，倾斜的角度分别 为0°，45°，90°，135°，在水平及竖直方向上（由于他们的倾向）生成了不同的频率141.4cph。利用中央白色圆圈及外部四个小圆圈可以做一个粗略的线性扫描评估。外部小圆圈里有十字形的分辨率楔子。

右侧竖直灰阶条的左边另有5个短杆元，依次代表100,300,500,700及900cph在分辨率TE097测试卡的中间，白色及灰色区域里，排列有七条杆元图，长度依次为1（=像高的一半），2,4,8,16,32及64cph。

• 交货快——定制测试卡1-3天可以出货
• 工艺精——激光高清扫描工艺
• 材料好——透射材料用进口菲林，玻璃用光学无杂质匀光玻璃，反射材料用进口照相纸、耐水、耐磨，20年不褪色
• 品控严——线条均匀性用精密光学仪器检测，OD和彩色用爱色丽密度仪和色差仪检测
