导光板菲林

      IC干版、光绘菲林-PCB快速打印菲林卡

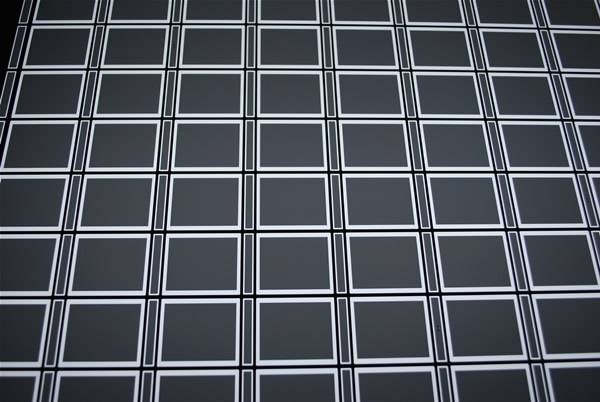

      名称:大尺寸光罩
      材料:Soda Lime Glass、Quartz
      规格:1100mm×1100mm~406.4mmx457.2mm
      应用:PCB行业、平板显示行业

      主要应用领域:

      主要应用于LCD、TFT、CF、Touch Panel、OLED、PDP等平板显示行业;HDI、FPC等PCB行业。

      Applications:

      Mainly used in LCD、TFT、CF、Touch Panel、OLED、PDP and other flat panel display industry;HDI、FPC and other PCB industry.

      铬版精度 Chrome Mask Specifications(Standard Size:430mmx430mm)

    精度 / 级别
    Items / Class
    最高精度
    Grade 1
    高精度
    Grade 2
    中精度
    Grade 3
    一般精度
    Grade 4
    最小线宽/线缝
    Min.Line/Space Width
    1.0μm/1.0μm 5μm/5μm 10μm/10μm
    20μm/20μm
    线条精度
    CD Control
    ±0.15μm (QZ)
    ±0.5μm
    ±1.0μm
    ±2.0μm
    总长精度
    Total Pitch Accuracy
    ±0.5μm(QZ)
    ±1.0μm
    ±2.0μm
    ±2.0μm
    图形位置精度
    Registration Accuracy
    ±0.5μm(QZ)
    ±1.0μm
    ±2.0μm
    ±3.0μm
    套合精度
    Overlay Accuracy
    ±0.5μm(QZ)
    ±1.0μm
    ±2.0μm
    ±3.0μm
    垂直精度
    Orthogonality
    ±0.75μrad
    ±2.0μrad
    ±3.0μrad
    ±4.0μrad

      铬版材料 Substrate(Photomask blank phate)

     材料 Material Soda Lime Glass、Quartz
     最大尺寸Max. Size 1100mm×1100mm
     常规尺寸Normal Size
    406.4mmx457.2mm,420mmx520mm,450mmx550mm,580mmx609.6mm,
    609.6mmx711.2mm,620mmx720mm,700mmx800mm,800mmx960mm
     厚度 Thickness
    2.3±0.2mm,3.0±0.2mm ,4.8±0.2mm ,7.8±0.2mm
    5.0±0.2mm (QZ),8.0±0.2mm (QZ)
     铬膜 Film Type Low Reflectance Chrome
     光学密度Optical Density(λ=450nm) Between Plates3.0±0.3 In Plate±0.3
     反射率Reflectivity(λ=436nm) Between Plates10±5% In Plate±2%

      我司在菲林领域的主要生产经营范围:PCB/FPC/LCD/TP光绘菲林,手机镜片菲林,导光板菲林,蚀刻菲林,印刷包装菲林输出,测量菲林,图卡菲林
