　　SFRreg模式下工作中分辨率测试卡SFRreg摄像机纵横比和图卡测试。交互/设置模式(通过按下Imatest测试卡分析软件主窗口中的Rescharts，然后选择10 SFRreg，按SFRreg设置，或按Interactive / Postprocessors下拉菜单，然后选择SFRreg设置运行)允许您选择设置并交互地检查结果详情。保存的设置用于自动模式。

　　自动模式(通过按下SFRreg Auto或通过按下Imatest主窗口中的固定模块下拉菜单，然后选择SFRreg运行)将自动运行，无需其他用户输入。ROI基于从交互/设置模式保存的设置自动定位。这允许在不改变设置的情况下分析不同大小和成帧的图像。自动模式适用于大批量的文件，特别适用于自动测试，其中构图可能因图像而异。

　　Optikos子午投影系统的分辨率测试卡SFRreg图像

　　分辨率测试卡SFRreg设计用于处理来自Optikos Meridian系统的图像，该系统由多个投影仪组成，这些投影仪向照相机投影配准标记图案。这些可以图案出现在相机的无限远焦点。典型的图像如图所示。

　　从9投影机Optikos子午线系统获得的图像

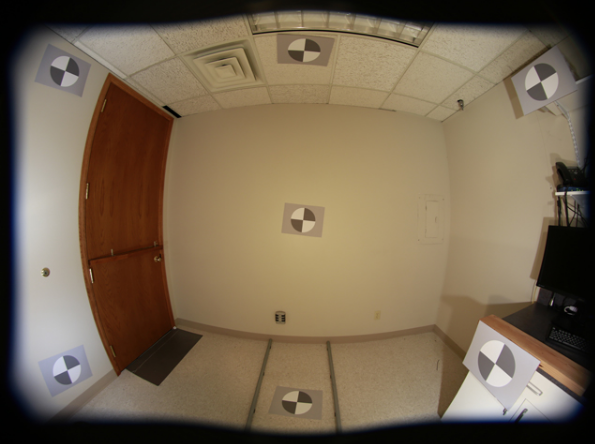

　　分辨率测试卡SFRreg从任意阵列的打印的定位图表

　　分辨率测试卡SFRreg还还可以与打印的定位标记模式配合使用，检测图像中的任何位置。 对于极端广角(鱼眼)镜头，它们应该直接朝向相机。可以向图像添加其他图形(通常为彩色或灰度)以进行其他测量。

　　SFRreg图表打印选项
