标准测试ISO12233分辨率测试卡

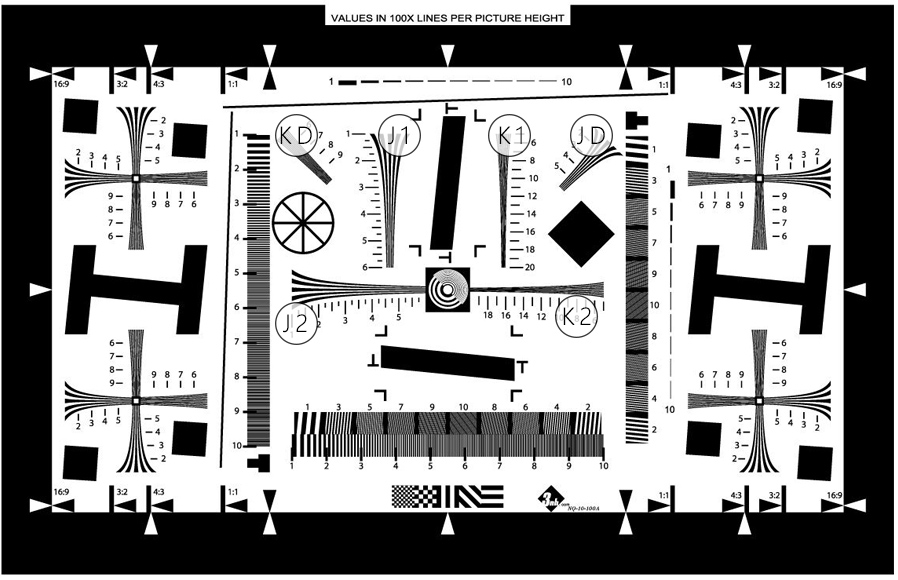

测试标板图样ISO12233

各测试单元的测试内容

J1、K1：用于测量中心的水平可视分辨率，拥有100~2000LW/PH的测试范围；

J2、K2：用于测量中心的垂直可视分辨率，拥有100~2000LW/PH的测试范围；

JD、KD：用于测量斜45度的可视分辨率，拥有100~1000LW/PH的测试范围；

用于测量四角的水平和垂直可视分辨率，拥有100~1000LW/PH的测试范围。

ISO12233测试标板影像宽高比可选择16:9、3:2、4:3和1:1，在测试摄像头模组的分辨率时,一般都选取4:3区域。反射式：由前面照明的反射式测试标板，透射式：可由后面照明的透射标板。

ISO12233标版下载



我们的优势

• 交货快——定制测试卡1-3天可以出货
• 工艺精——激光高清扫描工艺
• 材料好——透射材料用进口菲林，玻璃用光学无杂质匀光玻璃，反射材料用进口照相纸、耐水、耐磨，20年不褪色
• 品控严——线条均匀性用精密光学仪器检测，OD和彩色用爱色丽密度仪和色差仪检测
