摄像头Chart的分类及注意事项

  • 摄像头Chart的分类及注意事项

  • 作者:赛麦吉   浏览次数:3588   发表时间:2017-10-12
  •   分辨率测试卡 所谓综合测试卡就是一张测试卡含有测试摄像头几种不同性能的图案。如一张Chart既含有测试分辨率又含有测试畸变或者更多的功能。

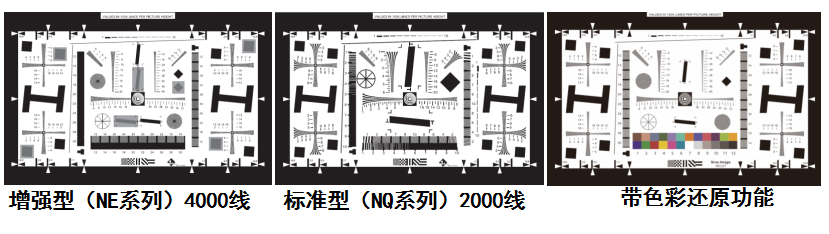

      1. ISO 12233 2000综合分辨率测试卡

      各版本都有0.5倍,1倍,2倍,4倍,8倍或者定制大小,亦可做4:3比例格式。反射式和透射式,具体的型号规格分类请查看公司测试卡画册。

      主要的功能

      可以检测摄像头的视觉分辨率;

      可以检测摄像头的极限分辨率;

      可以检测摄像头的空间频率响应(SFR,最终得出的是

      MTF曲线);

      可以根据客户需要增减不同功能图案的定制,如增加灰阶等。

      MTF简要说明

      是调制传递函数。调制度随空间频率(SFR)变化的函数称为调制度传递函数。

      表示摄像头解象分析的能力。

      在各个摄像头镜头厂家中经常采用MTF描述镜头的MTF曲线,表明镜头的能力。其实MTF也可以涵盖对整个成像系统的解析力评价。

      2. ISO 12233 2014Edge SFR (eSFR)测试卡

      ISO12233:2014ESFR 测试卡是最新的ISO 12233 标准测试卡,可以代替ISO 12233 2000的测试卡。

      ISO 12233 2014ESFR卡每个版本又有1倍,2倍,4倍大小之分,具体尺寸请查看画册,亦可根据客户所需定制大小,反射式和透射式。

      比2000的功能强大很多,除可以测试SFR外,还可以测试摄像头的锐度、横向色差、伽马值、白平衡、阶调反应、色彩还原及噪点等。

      这款卡功能综合度非常高,也可以根据客户的需求来做内容定制。

      SFR升级,顾名思义就是SFR方块比ISO 12233 2014测试卡方块多了很多,利用了测试卡上所有的空间, 有助于分析信号处理的信息更多,如: MTF清晰度(分辨率),畸变和视场角,噪点,ISO敏感度,色彩精度,横向色差,Gmma和色调响应。

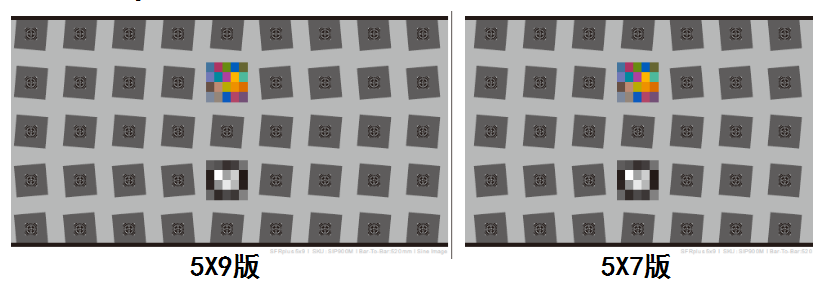

      长宽比例的选择

      5x9 个方块的测试图,比例适用于典型的3:2的单反相机和典型的16:9的HDTV格式。

      5x7 个方块的测试图,比例适用于典型的卡片相机和手机,比例为4:3。

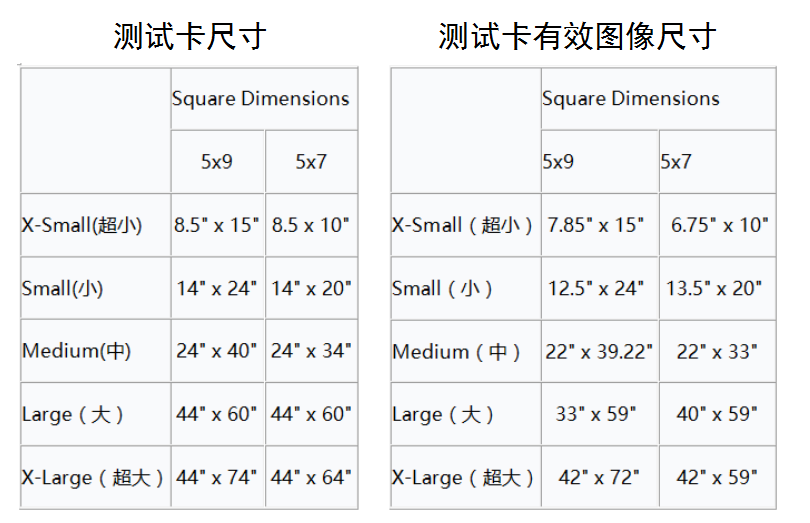

      可选尺寸和有效分析区域

      对于1200万像素以内的摄像头,可以使用中等尺寸的测试卡。大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头,2400万像素以上的摄像头需要超大尺寸的测试卡。

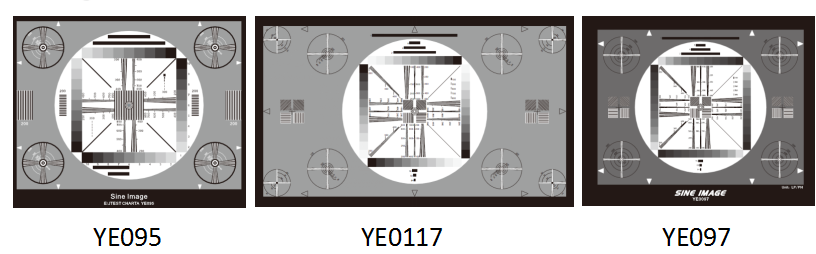

      4. 透射式通用综合测试卡

      型号种类有很多,大同小异,上图是其中三款。

      配合透射灯箱使用,可以测试灰阶对比度;水平与垂直的平行线对可以监控水平和竖直方向上的线性畸变;楔形光栅可实现分辨率极限的视觉评估,也可以观察到串色干扰;部分Chart可以用于检查摄像机 的几何失真及分辨率。

      请注意客户对楔形分辨率线高低的要求,有可测到800线的,有2000线的,最高的可测到4000线。这点就如我们ISO 12233 2000的2000线或者4000线一样道理。

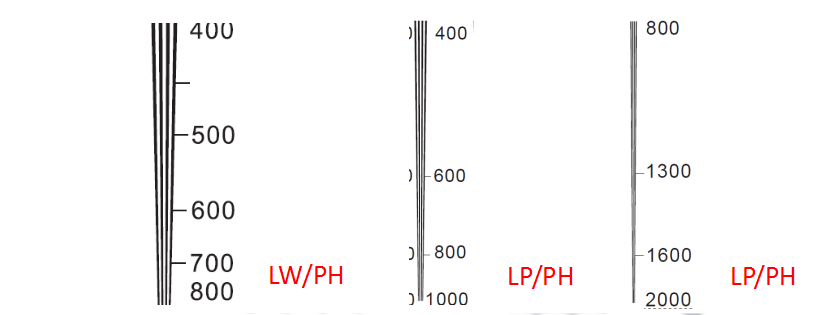

      楔形分辨率线有些型号标的是线对每像高(LP/PH),有些型号是线数每像高(LW/PH)

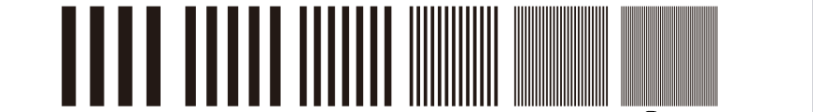

      线对每像高(LP/PH)与线数每像高(LW/PH)的关系

      线对是由相等宽度的一黑一白线组成,线数就是一条黑线或者一条白线,线宽等于线数除以2。

            LP/PH指画幅高度内有多少个线对;LW/PH指画幅高度内有多少个线数。

      SINE IMAGE的透射卡使用全国最高分辨率设备,大部分透射测试卡比德国爱莎的都要好!

      2灰阶/动态范围测试卡1

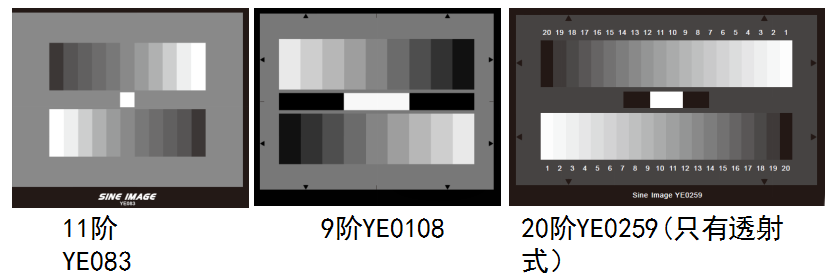

      1. 灰阶测试卡

      可测试噪声,对比度,曝光的准确性,镜头炫光等

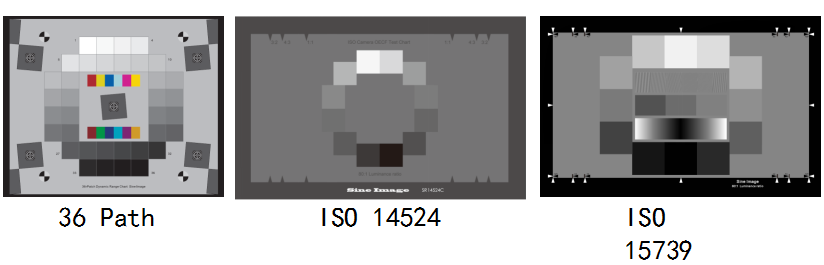

      2. 动态范围测试卡

      36 Path规格:有效197x235 mm,外203x254 mm

      ISO 14524规格:有效355.6*200mm,外400*256mm

      ISO 15739规格:有效355.6*200mm,外400*256mm

      36 Path只有透射,其它两款有反射与透射。

      可以测试动态范围,噪点,灰阶响应,gamma值,36阶高动态测试卡还可以测试色彩还原,SFR。

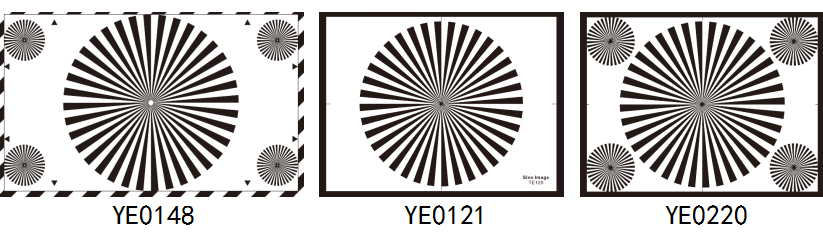

      3. 镜头调焦测试卡

      有透射和反射,也可以接收客户定制。可测试或调整镜头的后焦,对焦及检查镜头的焦点及光学分辨率。

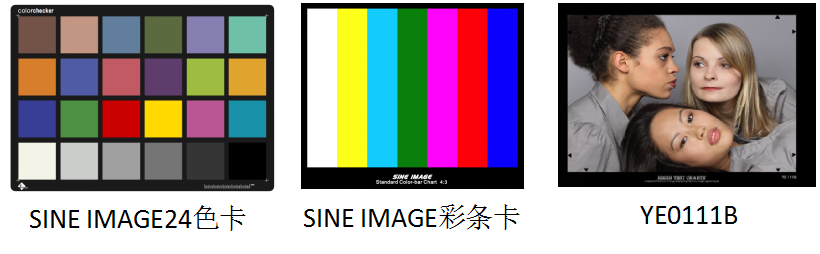

      4. 彩色测试卡

      24色卡规格:可根据客户要求制作;或根据客户需求定制。

      反射,透射。

      彩色测试卡覆盖面涉及摄影,影像,印刷等对色彩要求比较严格的行业。

      检测色彩还原,图像色彩校正,色彩重现等功能。

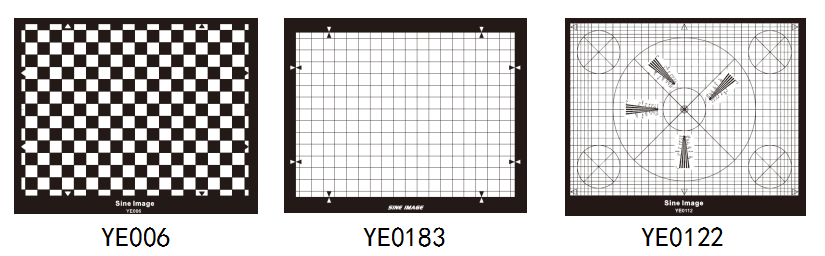

      5. 几何畸变几棋盘测试卡

      有透射和反射,也可以接收客户定制。用于测试及调整摄像机的几何失真及重合汇聚。

      6. 18%灰阶测试卡

      规格:宽度小于1.6米,其它任意。透射和反射。

      主要测曝光值,白平衡,数字摄影中通过对灰平衡的控制,还可以调节色彩平衡还原色彩的真实颜色。

      以上全部都是选购的时候所要注意的事项,我司专业生产以上全部测试卡,即可收订定制服务。本文出自http://www.sine-image.com/想了解更多  欢迎选入
