视觉分析西门子测试卡TE268

　　TE268图卡简介

　　每张测试卡使用的方式不同，所以他们显示的功能就会有所不一样，每一张测试卡主要测试的就是分辨率，以及存在的一些纹理细节，与他们之间存在的一些分辨的信息。下面我们讲解TE268测试卡图。

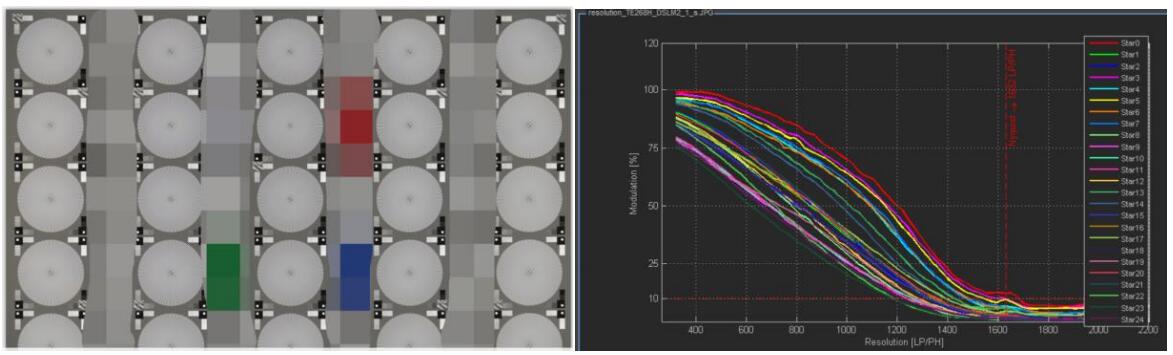

　　西门子星被分割成多个部分，并分别进行测量。每个西门子星分成 8 个部分。最后每个 星各个部分的平均值会在报告中显示。这些曲线包含了许多不同位置和方向的关于锐度和分 辨率的信息。它们可以用于检查相机的光学中心，来分析光学误差，例如散光，并验证特定 方向或特定频率的图像处理以及确定极限分辨率。

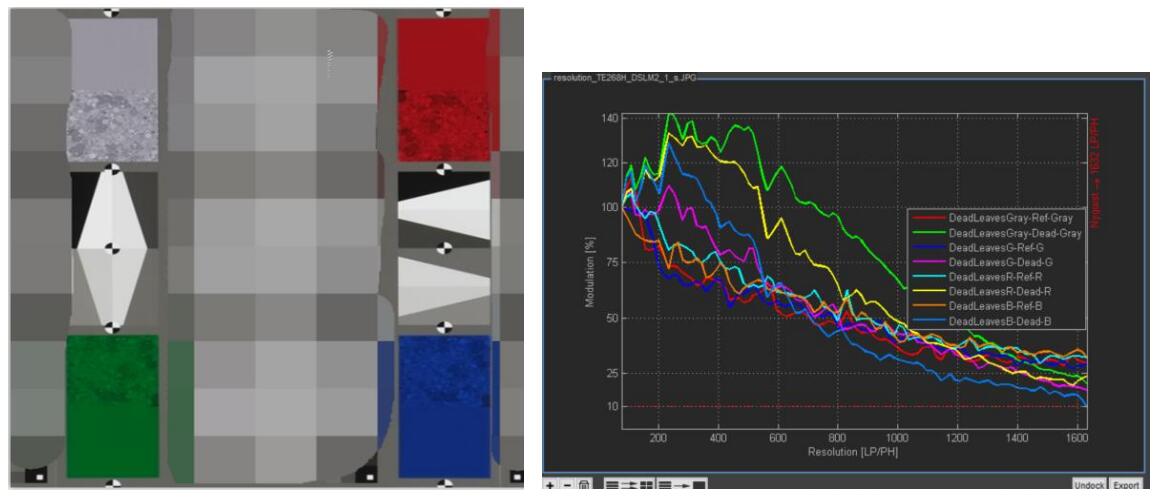

　　纹理细节目前已经是相机图像质量客观评价的关键参数了。尤其是手机相机在低对比度 下的纹理细节，这些是很难通过分辨率测量来描述的。在这些相机的信号传输中，高像素和 非常小的图像结合在一起导致降噪能力的要求非常高。枯叶图就是用在这个地方。TE268 有四个枯叶图，是不同颜色的。主要用于分析相机在拍的图片时纹理细节丢失的情况。

　　枯叶图由随机大小，灰度，位置的圆组成。如果此概率函数是已知的，图卡的功率谱可 以预估。通过相机将图卡空间内容 X(f)转换到图像空间内容 Y(f)。相机转换函数 H(f) 代表的是相机系统的 SFR。在这个假设条件中，图像内容 Y(f)等于 X(f)和 H(f)的 乘积。 Y(f)=X(f)H(f) TE268 的枯叶图除了四个彩色的枯叶图外，还有相应的参考枯叶图。在分析结果中总共 有八条曲线，可以用于四个彩色枯叶图和参考 patches 进行比较。 3.3.斜边SFR斜边的算法在 ISO12233 中说明，它是图像中的一个斜边的还原能力。边缘过采 样称作边缘扩散函数 ESF。ESF 的一阶导数是线性扩散函数 LSF，它可以用于点扩散函数 PSF 的 1D 成像。SFR 斜边是 LSF 经过傅里叶变换得到的。在转换之前数据已经被窗口化防 止溢出。两个斜边对比度分别是 20%和 50%的对比度。

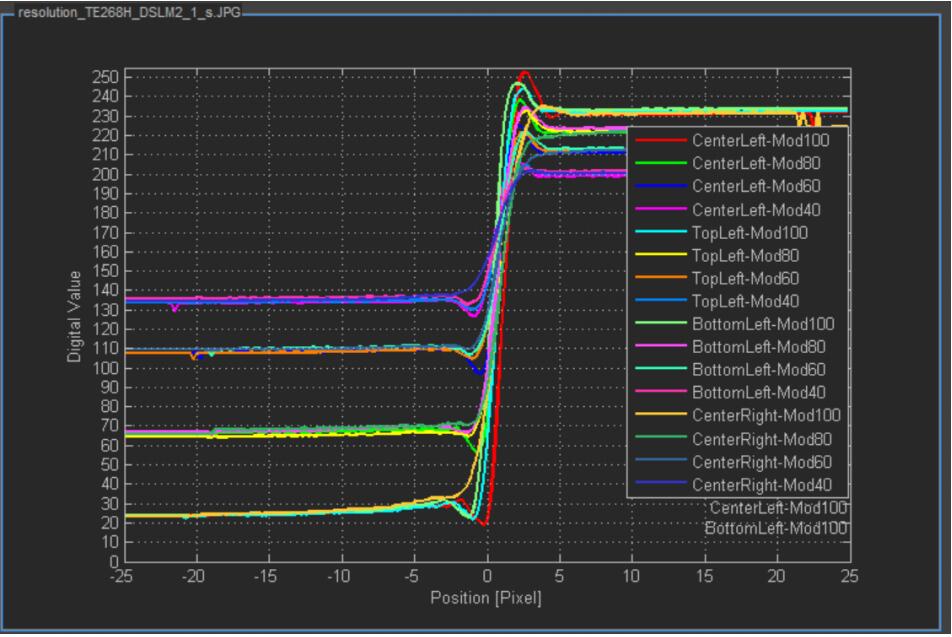

　　TE268 测试图卡主要有16个斜边，并且斜边的对比度是不同的，分别是由100%，80%，60%和40%的对比度组成的。不同的对比度在如今相机的图像信号处理器中运用锐化算法，可以检测斜边的对比度，并根据此信息来调整锐化。斜边主要用于检测相机的锐化程度，用户可以根据此来调制锐化的程度。
