如何使用Imatest进行色彩还原测试

色彩还原测试简介

影响色彩还原的因素有CCD、CMOS的性能，摄影镜头的质量，光线的色温等。今天我们通过在D65光源下测试摄像头对色彩的还原能力来聊聊如何使用Imatest进行色彩还原测试。色彩还原指彩色CCD、CMOS经过拍摄加工后，彩色摄影画面的色彩大体上和原景物的色彩相一致

具体测试步骤如下：

1.调节摄像头的驱动参数调试到最佳，摄像头拍照相关的参数设置为普通模式，如白平衡设置为自动，曝光设为自动等；

2.调节光源及照度到指定的标准

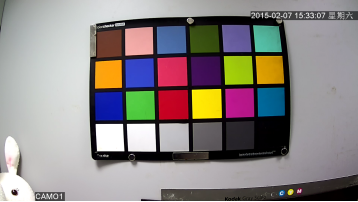

3.将24色色卡置于灯箱正面中心，色卡中心与边缘照度不大于10%。调节摄像头位置，使摄像头正对色卡中心，并使标板占据模组预览画面75%以上，待图像稳定后拍照。

4.打开Imatest软件，在colorcheck中导入对应的图片，选择合适的测试范围，软件会协助判断24color框的位置，可使用左侧功能键作微调，务必将24color都选在框内，选择“Yes,Continus”进行下一步

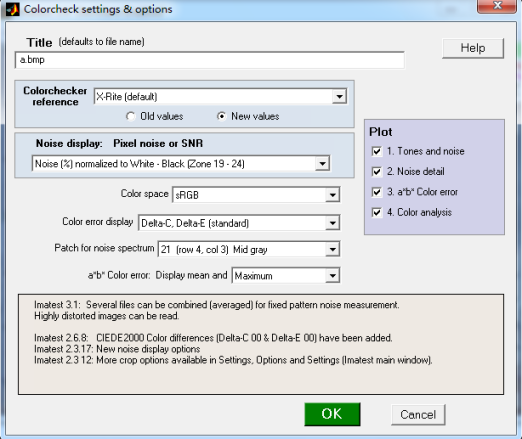

5.选择"OK"进入下一步

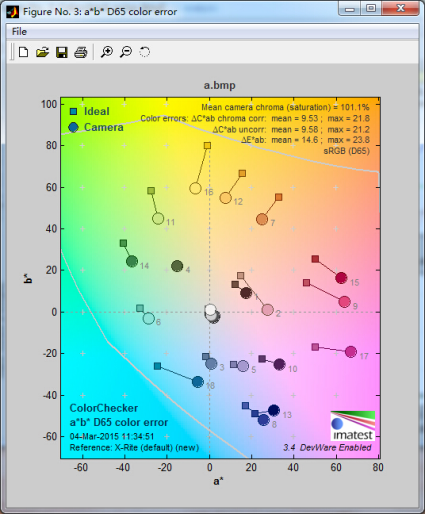

6.测试结果

在此图片对应可以看到
▀ideal：表示理想值
●Camera：表示摄像头的实际测得值

Saturation（饱和度）：越高颜色越鲜艳，其中Sat=101.1%
ΔC*ab mean=9.53;max=21.8
ΔE*ab mean=14.6;max=23.8

其中ΔC，ΔE表示色彩正确度误差，一般而言值越小表示越接近真实颜色SRGB，也表示摄像模组的颜色误差越小，颜色越好，ΔE*ab计算色度差（C）外，还加入明度差（Y）。
测试摄像模组相对色版24色的表现和色版标准颜色的差异，相机表现的色彩和原始色彩相对较大，数值越大，同样的颜色，方形与圆形越远，则此颜色的倾向越大，色彩差异值不能说越小越好，因为这一数值是24颜色的综合差异值。

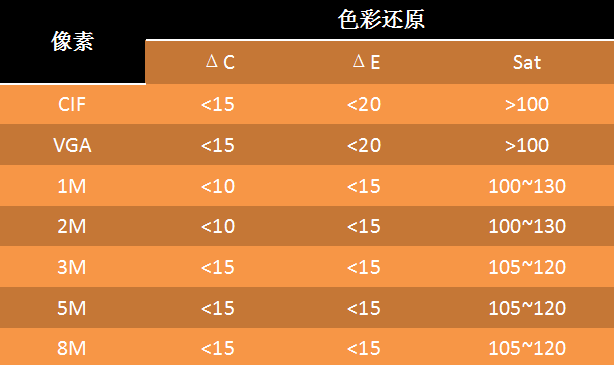

7.色彩还原判定标准
