三分钟让你看懂测试卡

　　上一篇文章我们讲诉了，摄像头char需要注意哪些因素与事项，今天我们继续讲诉定制测试卡时我们需要注意些什么问题，测试卡又有哪些尺寸，如何使用它们?以及要注意哪些事项

　　1)定制分辨率测试卡需要让客户提供的几个参数

　　A，图像有效尺寸与外框尺寸，有些卡需要提供内部图案

　　尺寸以及图案位置尺寸;

　　B，有源文件请提供源文件，没有源文件请提供清晰图片

　　或者提供样卡;

　　C，定制灰阶卡需提供相关密度值参数要求;

　　D，如让我们帮忙定测试卡的尺寸，请提供测试模组到

　　测试卡的测试距离，模组垂直方向的视场角。

　　2)图纸设计好之后需发回给客户确认，确认OK再制作交货。

　　一，Chart的规格

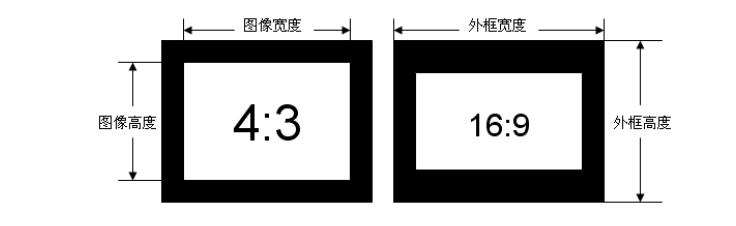

　　1 测试卡比例

　　还有一种是3：2，但一般会包含在16：9比例里面，极少测试卡的有效尺寸刚好是3：2比例大小。

　　这是有效图像尺寸的比例，外框的比例一般都不重要。

　　大部分测试卡都有这些比列要求，就如显示器比例一样道理。极少数卡或者部分客户定制卡不会按这些比例。

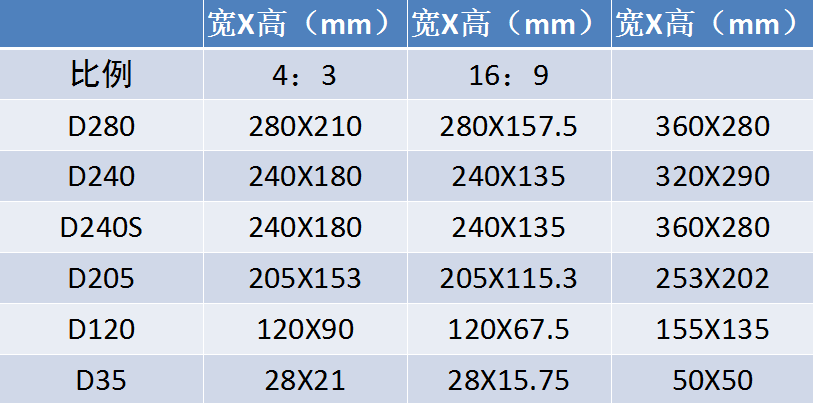

　　2 常规透射式测试卡尺寸表(D开头型号表示透射)

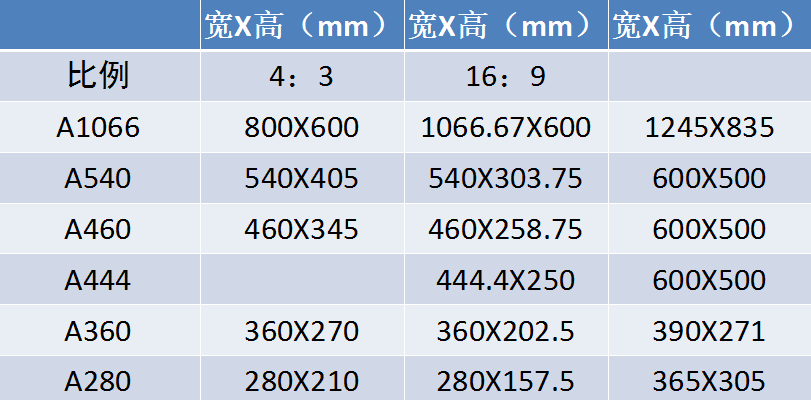

　　3 常规反射式测试卡尺寸表(A开头型号表示反射)

　　二，Chart的基本使用方法

　　1)反射式光源

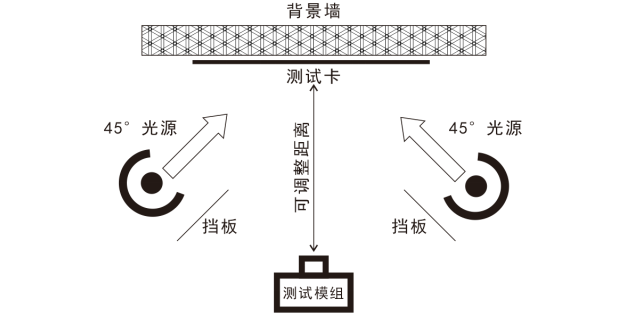

　　反射式图卡的照明如下图所示，图卡任一白色区的亮度应在图卡中心区平均亮度的±10%的范围内。并应避免镜头被光源直接照射。图卡周围区域应具有低反射系数。图卡应屏蔽任何反射光，并应具有有效光谱中性。应使用日光或ISO7589给定的白炽灯光。

　　2)透射式光源

　　透射式光源就是透射式灯箱，我司有HC5100(LED)/HC3100(LED)/CC5100(荧光灯)/CC3100(荧光灯)

　　1 取景

　　被检测的摄像头模组的焦平面应与图卡面平行，在水平方向影像画幅框线也应该与测试图卡框线相平行。

　　2 摄像头模组设置

　　被检测的摄像头模组按其初始设定状态进行试验，当无初始设定时则按常用的参数来设置。白平衡应按照明光源的特性予以调整，有限使用自动白平衡模式。变焦距镜头应分辨在断焦端和长焦端进行试验。曝光参数和调焦方式等不作限定。

　　在手机上进行测试时，需要选择预设定的设置，即不加强任何效果下进行拍摄，并且以不压缩的分辨率模式下拍摄或保存。若特殊效果下拍摄测试，需要给出说明。

　　背板的选择

　　1，磁吸背板

　　优点：可以平整的吸在带铁板的背景板上，如白板，放取自如;

　　相对于其它背板，较大的测试卡用磁吸背板便于打包发货;

　　背板防水。

　　缺点：背景板一定需要带铁板的才可吸住;

　　成本较高。

　　2，KT泡沫板

　　优点：成本较低;

　　背景板不需要带铁板，平整的背景板或墙面都可贴;

　　背板防水。

　　缺点：相对于磁吸背板，较大的测试卡不便于打包发货，运输容

　　易损坏;

　　测试卡越大越容易变形。

　　3，亚克力板

　　优点：背景板不需要带铁板，平整的背景板或墙面都可贴;

　　不容易变形;背板防水。

　　缺点：相对于磁吸背板，较大的测试卡不便于打包发货，运输

　　容易损坏;

　　成本较高。

　　4，纸卡板

　　优点：背景板不需要带铁板，平整的背景板或墙面都可贴;

　　成本较低。

　　缺点：相对于磁吸背板，较大的测试卡不便于打包发货，运输

　　容易损坏;

　　较大分辨率测试卡容易变形;不放水。
